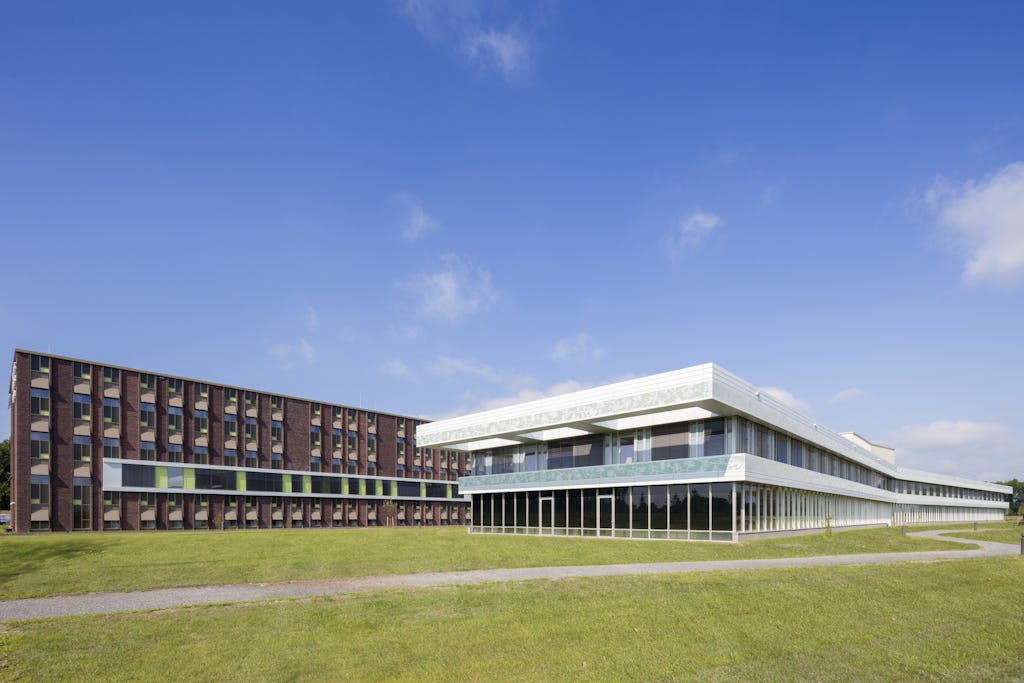

Het imposante gebouw staat op een zeventien hectare groot terrein aan de Rijksweg A7. Er zijn zevenhonderd gratis parkeerplaatsen en er zijn meerdere oplaadpunten voor elektrische auto’s en e-bikes.
Het ziekenhuis zelf heeft een vloeroppervlak van 36.000 vierkante meter. Hierin zijn tweehonderd patiëntenkamers en acht kraamsuites ondergebracht. De afdeling dagverpleging heeft 44 verpleegunits en vier 1-persoonskamers. De polikliniek telt zestig spreek- en onderzoekkamers en huist in dezelfde vleugel als de kantoren. Dan is er nog een hot floor met zes operatiekamers en een intensive care afdeling, allemaal met state-of-the-art apparatuur. Ook kantoorruimtes, laboratoria en een apotheek hebben een plek gekregen in het gebouw.
Al deze verschillende functionaliteiten maken het project groot en zeer complex.
"Schneider Electric leverde de knowhow en de producten om het project zo efficiënt mogelijk te realiseren"
Stabiliteit en continuïteit
Vanuit het ziekenhuis was de nadrukkelijke eis dat de stroomvoorziening 24/7 is gegarandeerd. Stabiliteit en continuïteit zijn hierbij cruciaal.
Een kritisch punt bij een dergelijk project is de samenhang tussen de verschillende installaties. Rond het gebouw ligt een ring van 20.000 Volt hoogspanning die exact moet zijn afgestemd met de achterliggende installaties, waaronder hoofd- en onderverdelers en trafo’s.
Schneider Electric leverde de knowhow en de producten om het project zo efficiënt mogelijk te realiseren. Omdat alle verschillende installaties met elkaar zijn verbonden, is er een nauwkeurige selectiviteitsberekening gemaakt.
Het nieuwe ziekenhuis vervangt twee oudere locaties. Een daarvan had een noodstroomaggregaat met een flinke capaciteit. Deze is in de nieuwbouw geïmplementeerd en kan het hele ziekenhuis draaiende houden, mocht er in het reguliere systeem onverhoopt een storing optreden. Bovendien is er een UPS geplaatst om spanningsverschillen of korte spanningsonderbrekingen op te vangen. Die twee systemen zorgen er samen voor dat de stroomvoorziening 100 procent betrouwbaar is.
De distributie van elektriciteit in het OZG Scheemda is uitstekend geregeld. De hoogspanningsinstallatie bestaat uit een hoofdverdeler, die de elektriciteit vanuit de hoogspanningsring verdeelt naar vier ringmainunits. Van daaruit gaat de energie via zes transformatoren naar zes laagspanningsverdelers en verder naar zestig onderverdelers.
De aansluiting tussen de trafo’s en de hoofdborden worden volledig vooraf geëngineerd in een gecertificeerd railkokersysteem. Mocht er een fout optreden in een willekeurige onderverdeler op een verdieping, dan wordt alleen dat stukje van het energiedeel afgeschakeld; een veilige oplossing in het kader van de betrouwbaarheid en de continuïteit.
Samenwerking
Het nieuwe OZG Scheemda is een groot en modern ziekenhuis dat aan alle eisen van deze tijd voldoet. Guus Imming en Marcel Tognini, respectievelijk Key Account Manager bij Schneider Electric en Account Manager bij Eltechna, zijn blij met het resultaat.
Guus: “Bij het realiseren van zo’n gebouw is samenwerking een van de sleutelwoorden. Elke partij heeft z’n taken, maar alleen een verregaande samenwerking zorgt voor een optimaal eindresultaat. Die afstemming verliep hier uitstekend.”
Marcel: “Het was een megaproject dat volledig in BIM is uitgevoerd. En nu staat het er: een prachtig nieuw ziekenhuis.”
Download de whitepaper met de volledige Case Study nieuwbouw Ommelander Ziekenhuis Groningen.
